Автоматизированная система переработки для больших печатных плат

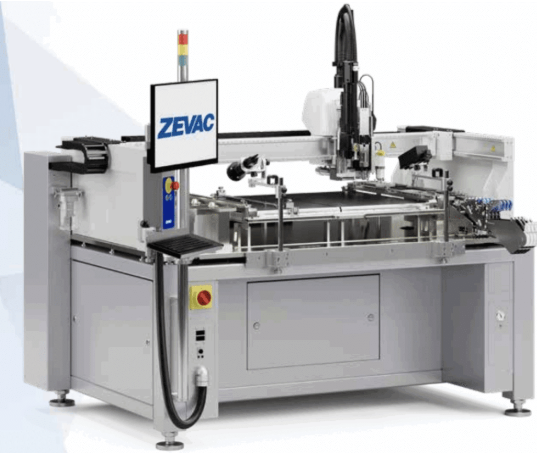

Zevac запустил Onyx 1000, который, как утверждает компания, является единственным полностью полностью автоматизированным решением для переработки на большой платформе, способной завершить весь процесс одним щелчком.Процесс включает в себя удаление компонентов, очистку площадки с использованием бесконтактной технологии Zevac для поддержания качества PAD, а также добыча пая в интегрированной дозирующей головке (необязательно).Компоненты собираются из кормушек и вафельных лоток без ручной работы.

Решение предназначено для производителей электроники, производителей контрактов и ремонтных центров, которые работают со сложными или крупными платы и требуют полностью автоматизированного решения для переделки.Он особенно подходит для таких отраслей, как аэрокосмическая, защита, медицинские устройства, автомобильная электроника и телекоммуникации, где имеют решающее значение точность, повторяемость и защита конфиденциальных компонентов.Исследовательские и разработки лаборатории и объекты прототипирования также могут извлечь выгоду из своей работы по работе с громкой связи и процессами, что делает ее подходящим для сред, которые требуют высокой надежности, минимального ручного вмешательства и комплексного контроля процессов.

Система обрабатывает выравнивание и позиционирование компонентов с использованием вращающихся головок 360 ° и выполняет процесс пайки в соответствии с предопределенными профилями температуры.Все шаги поддерживаются системами управления с замкнутым контуром и программным обеспечением, предназначенным для управления эксплуатацией и процессами.

Некоторые из ключевых особенностей Onyx 1000 включают:

Обрабатывает большие печатные платы до 630 мм х 800 мм
Два автоматических смены инструментов для переключения головок
Дополнительная проверка с высоким разрешением до 110 мм x 110 мм
Нагреватель горячего газа 800 Вт для пайки, удаления и уборки
Дно предварительные претензии до 12 000 Вт с охлаждением доски
Три системы охлаждения для точного контроля температуры
Управление потоком газа от 8 до 80 л/мин
Моторизованная система X/Y/Z для автоматической очистки сайтов
Дополнительная интегрированная дозирующая головка
Решение создано для обработки платы до 630 мм x 800 мм.Он включает в себя автоматическое управление силой закрытой контуры на оси Z для выбора и места, бесконтактная очистка участков, поток, дозирование и пайки для защиты деталей.Все оси работают с управлением движением в закрытом контуре.
