Компактная мощность для систем с широким входом

Проектировать силовые цепи для широкого входа и ограниченного пространства сложно.Это решение может упростить контроль напряжения, отвод тепла и безопасность системы.



Инженеры-конструкторы, работающие над промышленным управлением, энергетическими системами, автоматизацией зданий и высоковольтными приложениями постоянного тока, часто испытывают трудности с разработкой компактных и надежных силовых каскадов, которые могут работать в широком диапазоне входного напряжения, соблюдая при этом ограничения по эффективности, тепловым нагрузкам и электромагнитной совместимости.Пространство ограничено, температурные запасы ограничены, а внешняя защита и фильтрация увеличивают время проектирования и повышают риск.

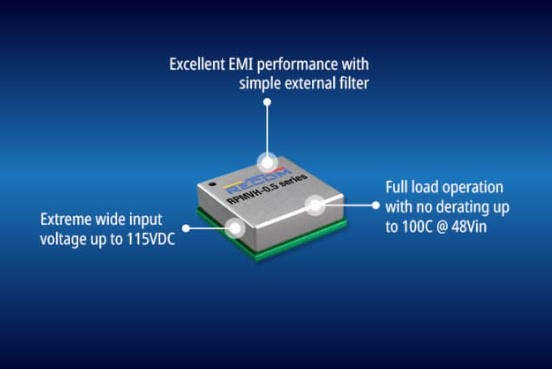

Компания RECOM разработала компактный неизолированный модуль понижающего стабилизатора, который обеспечивает полностью регулируемый выходной ток 0,5 А при фиксированных напряжениях 3,3 В, 5 В, 12 В или 24 В постоянного тока при входном напряжении до 115 В постоянного тока.Благодаря эффективности, достигающей 90 %, и термически улучшенному корпусу модуль работает при полной нагрузке до 100 °C с контролируемым снижением мощности до 120 °C, что снижает потребность во внешнем охлаждении и сложной тепловой конструкции.

Модуль объединяет ключевые функции системы, такие как обрезка выходного сигнала, последовательность действий, управление включением/выключением и сигналы о хорошем питании, помогая инженерам упростить управление системой, поведение при запуске и мониторинг.Встроенная защита от перегрева, перегрузки по току и короткого замыкания снижает проектные риски и повышает надежность системы в суровых условиях.

Для приложений со строгими ограничениями по ЭМС и ограниченным пространством устройство размещается в компактном корпусе LGA размером 12,19 × 12,19 × 3,75 мм, совместимом с DOSA, с шестисторонним экранированием.Такая конструкция обеспечивает высокие характеристики ЭМС и эффективное рассеивание тепла.Благодаря простому внешнему фильтру он соответствует стандартам по кондуктивным излучениям класса B EN 55032, что упрощает соответствие требованиям промышленных и коммерческих продуктов.
