Датчики тока на эффекте Холла для электромобилей

Поскольку электрические и гибридные транспортные средства используют архитектуру с более высоким напряжением, точное и изолированное измерение тока стало важным для управления батареями, управления двигателем и критически важных систем защиты.Конструкторы должны соблюдать строгие требования функциональной безопасности, обеспечивая при этом быстрый отклик, высокую точность и надежную работу в суровых автомобильных условиях.

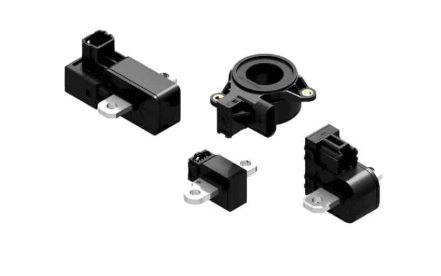

Компания Littelfuse представила новое семейство автомобильных датчиков тока, разработанных специально для электромобилей и гибридных электромобилей следующего поколения.Ассортимент включает шесть датчиков тока с разомкнутым контуром на эффекте Холла, которые обеспечивают точное изолированное измерение тока для аккумуляторов, двигателей и систем защиты.

Семейство продуктов включает в себя датчики управления аккумулятором, а также датчики управления двигателем.Продукты вместе с их функциями перечислены ниже:

CH1B02xB, CH1B032B, CH1B040B: Датчики тока для управления батареями, поддерживающие измерения до ±1500 А для BMS, цепей постоянного тока и распределительных коробок высокого напряжения.
CH1B02xM, CH1P01xM: Датчики тока управления двигателем обеспечивают малошумящие логометрические аналоговые выходные сигналы для быстропереключающихся инверторов.
CH1B050P: Специальный триггерный модуль пиропластика, предназначенный для обнаружения токов повреждения и активации пиропластика в течение микросекунд.
Все датчики имеют компактный форм-фактор, монтируемый на шине, и доступны либо с аналоговыми выходами напряжения, либо с цифровой связью через CAN или LIN.Некоторые модели на базе CAN поддерживают измерение тока с поддержкой ASIL C и включают диагностику, соответствующую требованиям AUTOSAR, что позволяет использовать их в критически важных для безопасности системах, таких как устройства отключения аккумуляторной батареи.

Ключевые особенности включают в себя:

Датчик Холла с разомкнутым контуром и электрической изоляцией
Измерение тока до плюс или минус ±1500 А
Варианты аналогового напряжения или цифрового выхода CAN и LIN
Модели с поддержкой ASIL и встроенной диагностикой
Специальный пиропредохранитель для быстрой локализации неисправности.
Сочетая высокую точность измерения тока с поддержкой функциональной безопасности и гибкими возможностями интеграции, новое семейство автомобильных датчиков тока Littelfuse позволяет создавать более безопасные, эффективные и надежные конструкции электрических и гибридных транспортных средств.
