Мощные конструкции стали проще

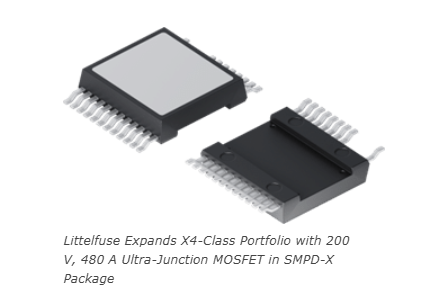

При создании мощных конструкций вы могли столкнуться со многими проблемами, например, используемые МОП-транзисторы сильно нагреваются, из-за чего снижается эффективность.Таким образом, для удовлетворения текущего спроса вам может потребоваться несколько устройств параллельно, из-за чего наблюдается увеличение спецификации материалов (BoM).Это также увеличивает риск неравномерного распределения тока и преждевременного выхода устройства из строя.MMIX1T500N20X4, выпущенный Littlefuse, создан для устранения этих болевых точек, обеспечивая ток 480 А при RDS (вкл.) всего 1,99 мОм, предоставляя вам решение для одного устройства, которое работает меньше, тратит меньше энергии и полностью устраняет проблемы с параллельными компоновками.

Устройство построено на изолированном корпусе Surface-Mount Power Device – X (SMPD-X) с верхним охлаждением, которое напрямую устраняет тепловые узкие места в каскадах с высокой плотностью мощности.Предлагая вдвое больший номинальный ток и значительно меньшие потери проводимости, чем у типичных МОП-транзисторов класса X4, он упрощает тепловую конструкцию, уменьшает площадь печатной платы (PCB) и повышает долгосрочную надежность.

Это делает MOSFET особенно полезным для разработчиков переключателей нагрузки постоянного тока (DC), аккумуляторных систем хранения энергии, промышленных и технологических источников питания, промышленной зарядной инфраструктуры и мобильных платформ с высоким спросом, таких как дроны и системы вертикального взлета и посадки (VTOL), где важен каждый ватт потерь и каждый квадратный миллиметр печатной платы.

Некоторые ключевые особенности и преимущества MMIX1T500N20X4 включают в себя:
Может выдерживать напряжение 200 В и имеет очень низкое сопротивление для меньших потерь энергии.
Может выдерживать большой ток, поэтому параллельно требуется меньше МОП-транзисторов.
Компактный корпус SMPD-X с изоляцией 2500 В и улучшенной теплоотдачей.
Низкий заряд затвора означает, что для его переключения требуется меньше энергии.
Охлаждение верхней части облегчает управление теплом.
«Новые устройства позволяют разработчикам объединять несколько параллельных слаботочных устройств в одно сильноточное устройство, упрощая конструкцию и сокращая количество компонентов», — сказал Антонио Кихано, аналитик по маркетингу продукции в Littelfuse.«Это повышает надежность системы, упрощает внедрение драйверов затворов, а также увеличивает плотность мощности и эффективность площади печатной платы».
