От проводного соединения к флип-чипу: межсоединение становится настоящим узким местом в производительности

Поскольку транзисторы продолжают уменьшаться в размерах, реальное узкое место в производительности сместилось с внутренней логики на межсоединения и упаковку.Flip Chip с низким уровнем паразитных соединений задает новый предел производительности чипов.

При рассмотрении материалов по проектированию ввода-вывода и контактных колец приходит четкое понимание: хотя при обсуждении производительности чипа мы часто сосредотачиваемся на транзисторах, архитектуре и процессах, то, что действительно ограничивает реальную скорость, часто находится за пределами ядра кристалла.

Раньше мы рассматривали чип как чистый вычислительный черный ящик: более сильная внутренняя логика автоматически означает более высокую производительность.Однако эти документы напоминают нам об основной истине: чип функционирует только тогда, когда он подключен к внешнему миру.Каждый шаг на пути от кристалла к системе, включая ввод-вывод, подачу питания, корпус и печатную плату, приводит к задержке, шуму, энергопотреблению и неопределенности.

Особенно когда цели проектирования ввода-вывода выходят далеко за рамки простой передачи сигнала, требуя одновременно мощности возбуждения, сдвига уровня, согласования импеданса и защиты от электростатического разряда, становится ясно, что ввод-вывод — это не просто проектирование схемы, а комплексная задача системного проектирования.

Что еще более важно, поскольку масштабирование вычислительной мощности и упаковка становятся все более сложными, путь от кристалла к внешней системе — от Wire Bond до Flip Chip, затем к SiP и HBM — становится только более сложным, все чаще превращаясь в узкое место.В значительной степени современный дизайн чипов — это уже не просто быстрые вычисления, а эффективное соединение.

С этой точки зрения ввод-вывод и Pad Ring больше не являются второстепенными деталями.Это первый порог, определяющий, сможет ли чип хорошо работать в реальных системах.

Что на самом деле сообщает отчет

Настоящая сложность проектирования чипов заключается не только во внутренних вычислениях, но и в стабильной и эффективной связи с внешним миром.

Основная концепция: чипы не являются изолированными островами: ввод-вывод — это интерфейс реального мира.

Путь от чипа до внешней системы включает в себя:

• Цепи ввода/вывода
• Упаковка
• печатная плата
• Сборка на уровне системы

Как только сигналы покидают чип, более длинные межсоединения приводят к резкому увеличению задержки, паразитной емкости и индуктивности.

Вывод: Ввод-вывод и упаковка образуют первое физическое узкое место между идеальным чипом и реальной работающей системой.

Природа упаковки: ограничение производительности системы

Упаковка делает больше, чем просто соединяет чип;он формирует:

• Электрические характеристики (паразитные RLC, импеданс)
• Управление температурным режимом
• Механическая защита
• Высоковольтная изоляция

Сама упаковка представляет собой сложную электро-термо-механическую систему.Это создает фундаментальный конфликт:

Более высокие требования к вводу-выводу по сравнению со все более сложными паразитными эффектами.

Ключевой поворотный момент: проводная связь против флип-чипа

В документе подчеркивается существенное различие между двумя технологиями межсоединений:

Проволочная облигация
Длинные провода → высокие паразитные значения RLC → более низкая производительность
Более низкая стоимость

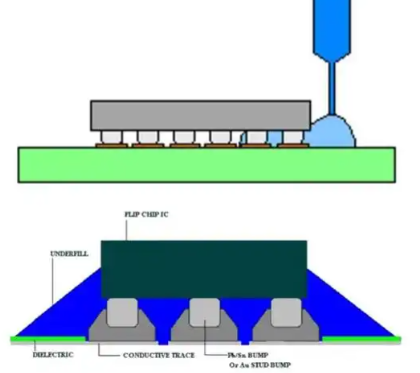

Флип-чип
Короткие соединения → низкий уровень паразитных помех → высокая производительность
Поддерживает сверхвысокую плотность ввода-вывода
Более высокая стоимость

Тенденция: Упаковка меняется от недорогого соединения к высокопроизводительному межсоединению.

Природа цепей ввода-вывода: системы привода и защиты

Современные схемы ввода-вывода должны обеспечивать:

• Управление большими емкостными нагрузками на уровне платы
• Сдвиг уровня (например, с 1,2 В до 3,3 В)
• Согласование импеданса
• Снижение шума
• Защита от электростатического разряда

Схемы ввода-вывода больше не являются простым расширением логики;они представляют собой специализированную разработку интерфейса.

Скрытые убийцы производительности: электростатический разряд и шум питания

В докладе подчеркиваются две критические проблемы:

1. ESD (электростатический разряд)
Одна из самых больших угроз надежности микросхем, требующая специальных защитных схем, таких как диодные зажимы.

2. SSO (шум одновременного переключения)
Одновременное переключение нескольких входов/выходов вызывает мгновенные скачки тока, падения напряжения и шум, тесно связанный с индуктивностью корпуса.

По сути, проблемы ввода-вывода глубоко связаны с целостностью питания.

Pad Ring: структура системного уровня на периферии чипа

Контактная площадка — это больше, чем просто точка пайки.Он интегрирует:

• Блоки ввода/вывода
• Силовое кольцо
• Сеть защиты от электростатического разряда

Проектирование предполагает расположение контактных площадок (в ряд, в шахматном порядке, CUP) и компромисс между площадью и количеством входов/выходов.

Pad Ring служит системным интерфейсом между чипом и корпусом.

Эволюция системы: от SoC к SiP/чиплету

Основная тенденция, отмеченная в докладе:

• SoC: интеграция на одном чипе
• SiP: интеграция нескольких чипов в одном корпусе

Преимущества включают повышенную производительность, смешанные технологические узлы и интеграцию HBM, фотоники и других компонентов.

Системная интеграция смещается изнутри чипа внутрь корпуса.

Эволюция современной упаковки

Появляется четкая дорожная карта:

• MCM (многочиповый модуль)
• Кремниевый переходник (2.5D)
• Интеграция HBM

Плотность межсоединений постоянно растет, что делает возможности ввода-вывода основным ограничивающим фактором.

Заключение

Настоящим узким местом производительности чипа больше не является внутренняя логика, а ввод-вывод, упаковка и внешние межсоединения.Эти элементы определяют, сможет ли чип эффективно работать в реальных системах.
