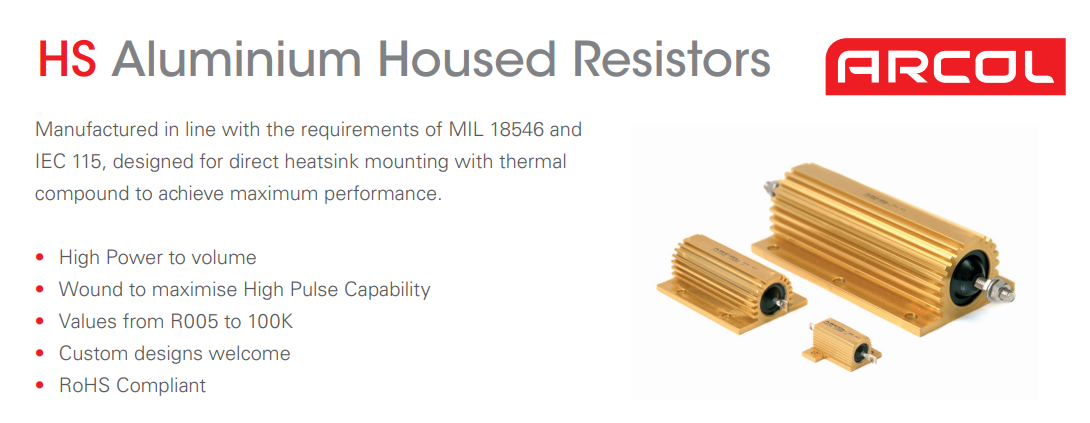

HS -алюминий, размещенные резисторами Arcol

Этот документ содержит подробную информацию о резисторах HS -алюминия, изготовленных Arcol.Эти резисторы разработаны в соответствии с MIL 18546 и IEC 115, подходящими для прямого радиатора, установленного с тепловым соединением для достижения оптимальной производительности.

Ключевые особенности резисторов HS включают:
-высокое соотношение мощности к объему.
- Намочить, чтобы максимизировать высокие возможности импульса.
- Доступно в широком диапазоне омических значений от R005 до 100K.
- Пользовательские дизайны также доступны.
- Соответствует RoHS.

В документе также представлены следующие спецификации и характеристики:
- Допуск: стандартные допуски составляют ± 5% (J) и ± 10% (K), но также доступны другие допуски, такие как ± 1% (F), ± 2% (G) и ± 3% (H).Для низких значений OHMIC допуск обычно составляет ± 5% для значений, превышающих или равен R05, и ± 10% для значений, меньших или равных R047.
- Температурные коэффициенты: типичные значения составляют 100 частей на чайцах для омических значений менее 1 км и 25 чайцах для омических значений, превышающих 1 тысяч.Для более низких TCR, пожалуйста, свяжитесь с Arcol.
- Сопротивление изоляции (сухой): минимум 10000 МОм.
- Рассеяние мощности: при высоких температурах окружающей среды рассеяние линейно снижается до нуля при 200 ° C.
- Омические значения: резисторы доступны в широком диапазоне омических значений, в зависимости от размера мощности.Чтобы указать низкий индуктивный резистор, добавьте «n» перед кодом серии HS.Например, NHS50.Омическое значение резистора NHS получается путем деления стандартного максимального значения HS на 4, а рабочее напряжение делится на 1,414.

Документ включает в себя таблицу с электрическими спецификациями для каждого размера резистора, включая рейтинг мощности на стандартном радиаторе, рейтинг мощности без радиатора, диапазон сопротивления, ограничивающего напряжения элемента, пика переменного тока напряжения, RMS -среднеквадратичноПри установке на радиаторе и стандартном радиаторе.

Кроме того, в документе предоставлена ​​информация о рассеивании тепла, процедурах заказа и контактных данных производителя.Важно отметить, что информация, содержащаяся в этом документе, может измениться без предварительного уведомления, и клиент обязан гарантировать, что выбранная компонент подходит для предполагаемого приложения.Если вы сомневают, рекомендуется проконсультироваться с Arcol.

Для получения дополнительной информации и заказа, пожалуйста, посетите веб -сайт производителя.
