Шунтирующие резисторы для точного измерения тока

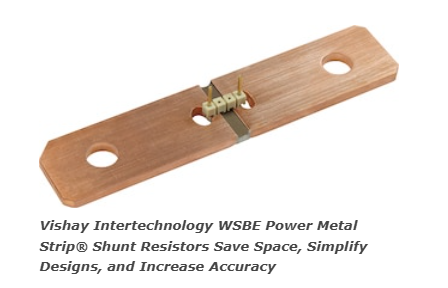

Vishay Intertechnology, Inc. представила новую серию квалифицированных шунтированных резисторов Power Metal Metal Metal с помощью TCR в отрасли ± 10 ч/млн/° C.Серия Вишай Дейл WSBE предназначена для автомобильных, энергетических, промышленных и космических применений, предлагая низкие значения сопротивления до 15 мкм и рейтинги мощности до 50 Вт.

Серийные шунтирующие резисторы используются автомобильными производителями в системах управления аккумуляторами (BMS) для EVS и HEV, а также зарядки инфраструктуры.Они также используются в энергетическом секторе для мониторинга, батарейных систем и измерения.Производители промышленного оборудования используют их в резервном копировании UPS, моторных приводах и электроинструментах.Аэрокосмические и космические агентства используют их в спутниковых и космических энергетических системах.OEM -производители и инженеры по электронике интегрируют их в решения для определения тока с пониженными потребностями в компенсации температуры, что делает их полезными для приложений, требующих измерения тока с минимальным сдвигом сопротивления.

Серия WSBE используется для измерения тока в системах управления аккумулятором (BMS), что устраняет необходимость в определении температуры и калибровке программного обеспечения.Он поддерживает инфраструктуру зарядки EV и HEV, включая тележки для гольфа и мотоциклы, а также мониторинг энергии, батареи, резервное копирование ИПС, промышленные инверторы и спутники.

Низкий TCR достигается с помощью резистивного элемента с твердым металлом и запатентованной технологии смягчения TCR, снижая необходимость в температурной компенсации.Это упрощает калибровку до двухточечного процесса, сводит к минимуму программное обеспечение для компенсации и уменьшает количество компонентов, что приводит к экономии места, снижению затрат и повышению точности.

В размерах 8518 и 8536 корпусов резисторы WSBE используют собственную технику обработки для достижения чрезвычайно низкого сопротивления.При высоких рейтингах мощности и стабильностью жизни на 1% они могут обрабатывать до 1825 A без значительного сдвига сопротивления.

Построенный из всеучненной конструкции, эти резисторы обеспечивают низкую индуктивность (<5 nH), low thermal EMF (<1.25 µV/°C), and an operating temperature range of -65 °C to +170 °C. They are RoHS-compliant, halogen-free, and Vishay Green.
