Небольшие TFT -дисплеи для Raspberry Pi Zero

Доступна доска адаптера для Raspberry Pi Zero, что позволяет использовать 1,5-на 3,5-дюймовые TFT-дисплея в качестве экранов для этого широко используемого одноразового компьютера.

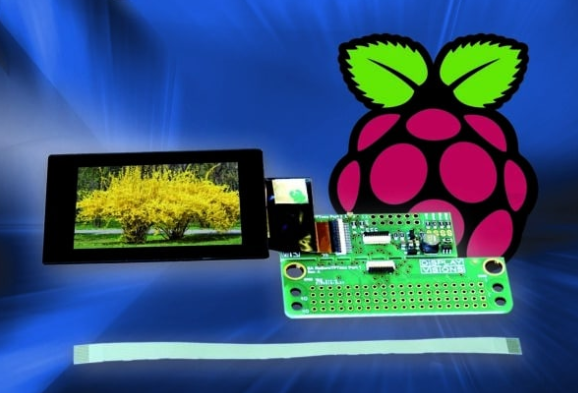

Raspberry Pi Zero становится еще более универсальным при сочетании с небольшим TFT -дисплеем.Display Visions представила адаптер, который подключается к разъему GPIO Raspberry Zero.Этот адаптер поддерживает функциональность прикосновения на дисплеях серии TFT015, TFT020, TFT028 и TFT035.Пользователи также могут скачать бесплатный код Raspberry для использования этих экранов отображения для различных приложений.

Плата адаптера компактно, измеряет 51,6 х 17 мм и может быть разделена для гибкого монтажа в плотных пространствах.Он подключается к дисплею с помощью гибкого кабеля FPC в различных длинах.Дисплеи TFT являются энергоэффективными, что делает их подходящими для операций с низкой мощностью с помощью Raspberry Pi Zero.

1,5-дюймовые TFT-дисплеи представляют собой первые квадратичные дисплеи маленького размера во всем мире.Эти дисплеи используют технологию IPS, которая обеспечивает углы просмотра с стабильностью цвета, гарантируя, что цвета остаются согласованными с разных сторон.Они подходят для использования в различных ориентациях.

Дисплеи имеют яркость, как правило, более 1000 кД/м², подходящие для использования в промышленной и медицинской среде, в том числе под прямым солнечным светом.Они поддерживают несколько режимов интерфейса, включая стандартный интерфейс RGB для быстрых изменений содержимого, 4-проводного интерфейса SPI для снижения использования PIN-кода, и 16-битные и 8-битные интерфейсы шины Data Data для параллельного доступа.

Некоторые из ключевых функций дисплеев включают в себя:

Размер экрана: 1,54 дюйма
Разрешение: 240 RGB (H) × 240 (V) пиксель
Активная площадь: 27,72 x 27,72 мм
Размер счета: 32,0 (w) x 35,0 (h)
Пиксель шаг: 0,1155 (h) x 0,1155 (v) мм
Работа диапазона температур: -20 ~ 70 ℃
Хранение: -30 ~ 80 ℃
Входное напряжение: 3,3 В
В дизайне используется один разъем для интерфейса дисплея, источник питания для подсветки и интерфейс сенсорной панели, упрощая производственную и сохранение платы за плату, требуя только одного разъема FPC.
