Возьмите точное 3D измерение электронных устройств с использованием лазера

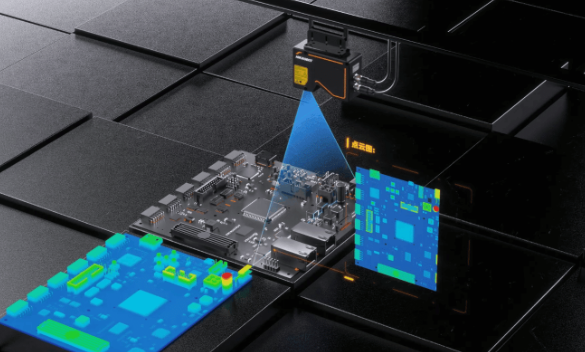

Hikrobot вводит 3D -датчик лазерного профиля, чтобы снимать 3D -данные объекта без какого -либо физического контакта с объектом, такими как PCB, батареи.Датчик предназначен для высокого уровня измерения и предназначен для таких отраслей, как потребительская электроника, литиевые батареи и печатные платы.Его роль состоит в том, чтобы предоставить надежные данные для проверки и контроля качества, где прямой контакт невозможна или практично.

Устройство работает по принципу лазерной триангуляции.Синий лазер 405 нм проецирует линию на измеренный объект.Отражение отражается датчиком изображения, а встроенные алгоритмы рассчитывают трехмерный контур объекта.По мере движения датчика или объекта эти контуры объединены для создания полного трехмерного профиля.

Оптическая конструкция включает в себя линзу с большим ирисом, датчик с высоким динамическим диапазоном и расположение Scheimpflug, чтобы убедить изображения чистыми по всему поле зрения.Это помогает поддерживать точность при работе с различными материалами и условиями поверхности.

Датчик имеет интегрированную обработку.Это позволяет обрабатывать обработку изображений внутри, на скорости до 19 кГц.Аппаратный ускоренный модуль сбора может записывать данные до 49 кГц.Эти цифры означают, что устройство может собирать и обрабатывать данные в режиме реального времени без перегрузки внешнего компьютера.

Ключевые функции

Дает 3D -изображения и данные глубины в режиме реального времени
Может обрабатывать данные на скорости до 19 000 раз в секунду
Занимает изображения с частотой кадров до 49 000 в секунду
Меры с очень тонкой точностью до 0,05 пикселей
Работает с различной яркости поверхности, используя HDR и режимы с несколькими экспозициями
Точность повышается с такими функциями, как разрешение субпикселя до 0,05 пикселей, слияние с многоэкспозицией для захвата как ярких, так и темных областей, однократный HDR для поверхностей со смешанной отражательной способностью и подавления распутного света, который в противном случае мог бы исказить результаты.

Фильтры после обработки включены в устройство, такие как пространственные и временные документы, поэтому хост-система не нужно их запускать.

Датчик представлен для использования в производственных средах, где требуются быстрые, точные и повторяемые измерения, включая проверку компонентов электроники, батарейных ячеек и платковых плат.
